Flexibles Montagesystem FMS Max

Für eine Vielzahl von Anlagenkonzepten – mit hoher Tragfähigkeit



FMS Max ist eine Weiterentwicklung des des bewährten FMS-Transportsystems und kann dreimal so schwere Werkstücke wie dieses transportieren, nämlich Lasten von bis zu 700 kg pro Streckenmeter.

Sie haben Fragen zum FMS Max oder wünschen eine persönliche Beratung? Dann sprechen Sie uns gerne an!

JETZT KONTAKTIEREN

Es wurde speziell für serielle Montage- und Fertigungsprozesse entwickelt und eignet sich sowohl für manuelle als auch automatisierte Produktionsabläufe. Dank seiner modularen Bauweise lässt sich das System flexibel in unterschiedliche Linienkonfigurationen integrieren.

Die hohe Tragfähigkeit macht es zur idealen Lösung für den Transport von schweren und großvolumigen Bauteilen in anspruchsvollen Industrieumgebungen.

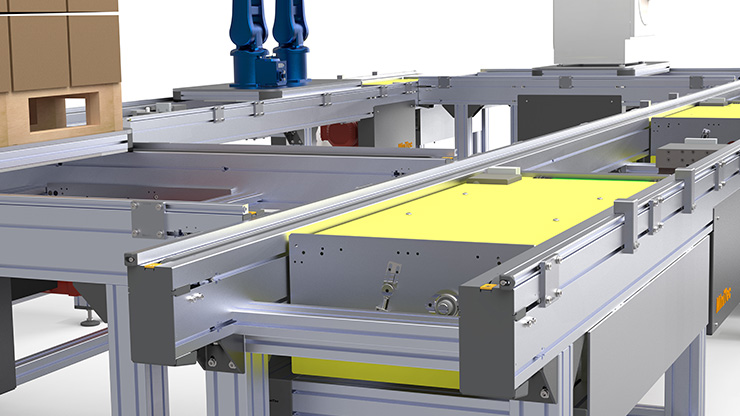

Die Werkstückträger oder Paletten werden auf Staurollenketten transportiert, was einen reibungslosen und effizienten Materialfluss ermöglicht. Der Abstand zwischen diesen Staurollenketten lässt sich an die projektspezifische Palettengröße anpassen. Dadurch kann das Transportsystem optimal auf individuelle Kundenanforderungen abgestimmt werden und bietet eine vielseitige Anwendbarkeit in unterschiedlichsten Industrieumgebungen.

Mittels pneumatischer oder elektrisch betätigter Stopper, die in verschiedenen Größen und mit Dämpfung erhältlich sind, können die Paletten angehalten werden. Für automatisierte Prozesse mit Robotern oder Bearbeitungsmaschinen stehen Indexier- bzw. Positioniereinheiten mit hoher Präzision und Wiederholgenauigkeit zur Verfügung.

Darüber hinaus sind sämtliche Montagelinien des FMS MAX-Systems kompatibel mit dem MiniTec-Aluminiumprofilsystem, was eine schnelle, modulare und wirtschaftliche Integration mit weiteren Systemlösungen aus unserem Portfolio ermöglicht.

Wichtige Merkmale auf einen Blick



Werkstückträger

  • Präzisionsgefräste Trägerplatte
  • Von allen Seiten zugänglich, auch von der Unterseite
  • Gleitleisten aus antistatischem Polyethylen
  • Exaktes Positionieren durch Zentrierbuchsen

Quertransfer

  • Ein- und Ausschleusung, Richtungwechsel
  • Geringer Platzbedarf
  • Einfach in die Anlage zu integrieren

Lifts

  • Senkrechtes Verfahren mit pneumatischem oder elektrischem Antrieb
  • Präzise Führung durch Lineareinheiten

Kettenförderer

  • Geeignet für Staubetrieb
  • Struktur aus Aluminiumprofilen
  • Einfach zu erweitern (und wiederverwendbar)

Vereinzeler

  • Vereinzeler mit Dämpfung bis zu 3000 kg.
  • Schalterhalter: Verschiedene Halter für induktive Näherungsschalter M12 oder M18 zur Anwesenheits- und Durchgangskontrolle der Werkstückträger

Hebe- und Positioniervorrichtung

  • Exakte Positionierung der WT für Bearbeitungsvorgänge
  • Max. Belastung 850 kg
  • Optional mit Drehvorrichtung für Richtungswechsel

FMS und FMS Max im Vergleich

Nachfolgend finden Sie einen Vergleich zwischen den Systemen FMS und FMS Max. Für weitere Fragen stehen Ihnen unsere Kundenberater gerne zur Verfügung!

 FMSFMS Max

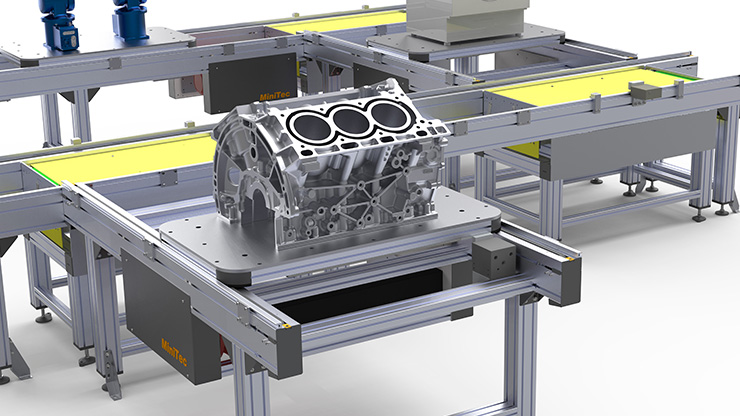

EINSATZGEBIETEKleine, mittlere und große Bauteile, z.B. Stoßdämpfer, Armaturenbretter, Waschmaschinen, Scheinwerfer usw.Mittlere und große schwere Bauteile z. B. Motorblöcke, Getriebe, Achsen, Batteriepacks usw.
BELASTUNGENbis zu 150 kg/mbis zu 700 kg/m
FÜHRUNGSBREITEN160 mm bis 1.000 mm350 mm bis 1.800 mm
LÄNGE WERKSTÜCKTRÄGER160 mm bis 2.000 mm350 mm bis 2.500 mm
STRECKENLÄNGE PRO ANTRIEBbis zu 20 mbis zu 10 m
LAST PRO ANTRIEBbis zu 1.200 kgbis zu 3.000 kg
GESCHWINDIGKEITENbis zu 18 m/minbis zu 18 m/min
STAUBETRIEBStaurollenkette oder GurtSchwerlast-Staurollenkette
ANTRIEBE-Motor, Riemenscheibe, KettenradE-Motor, Kettenrad
